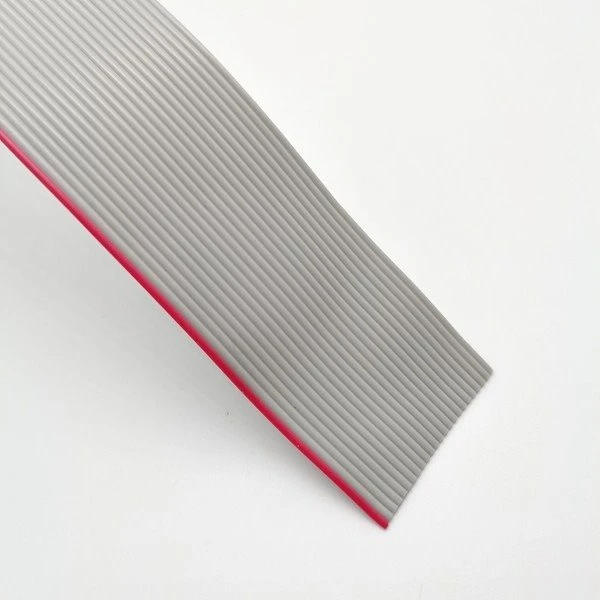

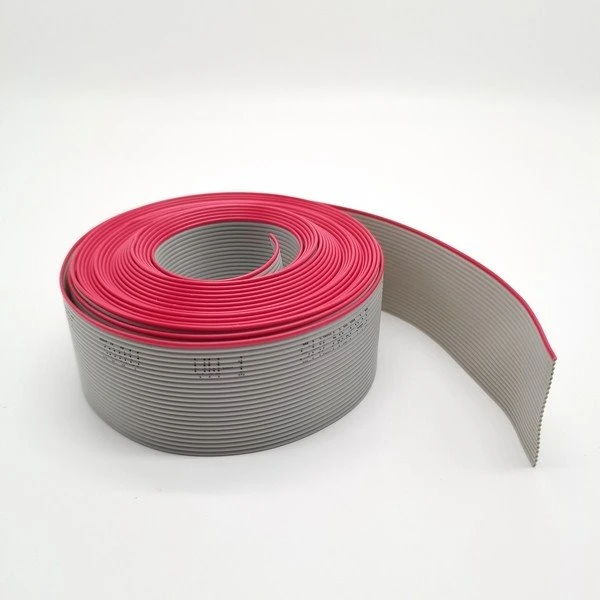

وصف كابل مسطح رمادي:
9 Pin 26AWG 1.27mm كبل الشريط المسطح المرن ، UL 265 FLAT RIBBON WIRE رمادي مع خط أحمر
المعلمات التقنية الرئيسية لـشريطكابل مسطح رمادي
درجة الحرارة المقدرة: 105 ℃
الفولطية المقدرة: 300Volt
مثبطات اللهب: اختبار اللهب العمودي VW-1
موصل للكابل الشريطي المسطح
المادة: نحاس معلب
حجم AWG: 28 AWG ، مقياس 26AWG ،
عدد الخيوط&أمبير ؛ القطر لكل سلك: 7 / 0.16mm
عزل الشريط المسطحكابل مسطح رمادي:
مادة العزل: بولي فينل كلوريد (PVC) مادة بيئية رمادية بنفايات
متوسط سماكة العزل: 9 مل
الحد الأدنى لسمك العزل: 7 مل
ميزة كابل الشريط الرمادي المسطح
الكبل الرمادي المسطح صغير الحجم وخفيف الوزن ، وهو الحل الوحيد لتلبية متطلبات التصغير والتنقل ؛
يمكن تحريكها وثنيها ولفها دون إتلاف الأسلاك ، ويمكن أن تلبي الأشكال المختلفة وأحجام العبوات الخاصة ؛
يتميز كابل الشريط الرمادي المسطح بخصائص كهربائية ممتازة ، وخصائص عازلة ومقاومة للحرارة ؛
يتميز الكبل الرمادي المسطح بموثوقية وجودة أعلى في التجميع
تطبيق الكابلات الرمادية المسطحة:
الكبل الرمادي المسطح خفيف جدًا وصغير الحجم ، ويمكن أن يحل محل الحزام. إنه أكثر ملاءمة للكمبيوتر ولوحة الدوائر وكابلات نقل البيانات بين الأجزاء المتحركة واللوحات الرئيسية ، وبين اللوحة إلى اللوحة والمعدات الكهربائية المصغرة. في الوقت الحاضر ، يتم استخدام كابل الشريط المسطح على نطاق واسع في الاتصال بين رأس الطباعة للطابعات المختلفة واللوحة الرئيسية.
الخصائص الفيزيائية لسلك الشريط المسطح:
بعد سبعة أيام هواء الفرن عند 136
متوسط مقاومة الشد: 1500 رطل / بوصة 2
نسبة الأصل: 70٪ على الأقل
متوسط الاستطالة: 200٪
نسبة الأصل: 65٪ على الأقل
الخصائص الكهربائية لكابل الإشارة المسطح المرن
اختبار الشرارة: 2500 فولت
اختبار قوة العزل الكهربائي: الحد الأدنى 2000 فولت
مقاومة الموصل: الحد الأقصى 148 درجة / كم
مقاومة العزل: Maximum100MΩ / KM
السعة: 40pF / م
المحاثة: 1.45µH / M.
وقت تأخير الانتشار: 4.2ns / m
رسم البناء لكابل الشريط 9 دبوس
وصف كابل مسطح رمادي:
9 Pin 26AWG 1.27mm كبل الشريط المسطح المرن ، UL 265 FLAT RIBBON WIRE رمادي مع خط أحمر
المعلمات التقنية الرئيسية لكابل الشريط المسطح الرمادي
درجة الحرارة المقدرة: 105 ℃
الفولطية المقدرة: 300Volt
مثبطات اللهب: اختبار اللهب العمودي VW-1
موصل للكابل الشريطي المسطح
المادة: نحاس معلب
حجم AWG: 28 AWG ، مقياس 26AWG ،
عدد الخيوط&أمبير ؛ القطر لكل سلك: 7 / 0.16mm
عزل كابل الشريط المسطح:
مادة العزل: بولي فينل كلوريد (PVC) مادة بيئية رمادية بنفايات
متوسط سماكة العزل: 9 مل
الحد الأدنى لسمك العزل: 7 مل
ميزة كابل الشريط المسطح
الكبل الرمادي المسطح صغير الحجم وخفيف الوزن ، وهو الحل الوحيد لتلبية متطلبات التصغير والتنقل ؛
يمكن تحريكها وثنيها ولفها دون إتلاف الأسلاك ، ويمكن أن تلبي الأشكال المختلفة وأحجام العبوات الخاصة ؛
يتميز كابل الشريط الرمادي المسطح بخصائص كهربائية ممتازة ، وخصائص عازلة ومقاومة للحرارة ؛
يتميز الكبل الرمادي المسطح بموثوقية وجودة أعلى في التجميع
تطبيق الكابلات الرمادية المسطحة:
الكبل الرمادي المسطح خفيف جدًا وصغير الحجم ، ويمكن أن يحل محل الحزام. إنه أكثر ملاءمة للكمبيوتر ولوحة الدوائر وكابلات نقل البيانات بين الأجزاء المتحركة واللوحات الرئيسية ، وبين اللوحة إلى اللوحة والمعدات الكهربائية المصغرة. في الوقت الحاضر ، يتم استخدام كابل الشريط المسطح على نطاق واسع في الاتصال بين رأس الطباعة للطابعات المختلفة واللوحة الرئيسية.
لون الكابل الرمادي المسطح:
لون رمادي بحافة حمراء بخط واحد مثل UL2651
الخصائص الكهربائية
اختبار الشرارة: 2500 فولت
اختبار قوة العزل الكهربائي: الحد الأدنى 2000 فولت
مقاومة الموصل: الحد الأقصى 148 درجة / كم
مقاومة العزل: Maximum100MΩ / KM
السعة: 40pF / م
المحاثة: 1.45µH / M.
وقت تأخير الانتشار: 4.2ns / m
رسم البناء لكابل الشريط 9 دبوس
البيانات الفنية لسلك الشريط المسطح 9pin 9conductor 26awg gauge
مشفرة | عدد | حجم الموصل | سماكة | أ （العرض） | مسموح به | |
لا | من النوى | (أوغ) | تكوين | ب (مم ± 0.05) | خطأ (مم) | |
TA-09 | 9 | 26 | 7 / 0.16 ± 0.008 مم | 0.99 | 11.43 ملم | ±0.15 |
UL 2651 المواصفات الفنية للموصل 8 ، 9 النواة ، ...... 30 موصل ، 40 Core ، 50 موصل ، 60 موصل حتى 64 موصل مع كابل الشريط المسطح الرمادي 28AWG
أسلوب UL | أقصى درجة حرارة للاستخدام | أقصى جهد تشغيل | عدد الموصلات | حجم الموصل | القطر الخارجي النهائي | ||
مقاس | عدد الأسلاك النحاسية / قطر السلك | سماكة مم ± 0.05 | عرض مم ± 0.2 | ||||
AWG | No./mmmm0.05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
